自清洗过滤器的分类及清洗原理

自清洗过滤器是在水处理行业应用较为广泛的过滤设备，主要以其简单的设计以及良好的性能使污水过滤达到最佳的过滤效果。自清洗过滤器是利用滤网将水中的杂质使用滤网直接进行拦截，达到去除水体漂浮物、颗粒介质，降低浑浊度，净化水质，减少系统的污垢、菌藻、锈蚀等物质的产生，以达到净化水质以及保护系统其它设备正常使用工作的精密过滤设备，污水由过滤器进水口进入自清洗过滤器机体内，经由智能化（PAC、PLC）设计，系统可自动识别杂质沉淀程度，给排污阀发出信号自动进行排污。

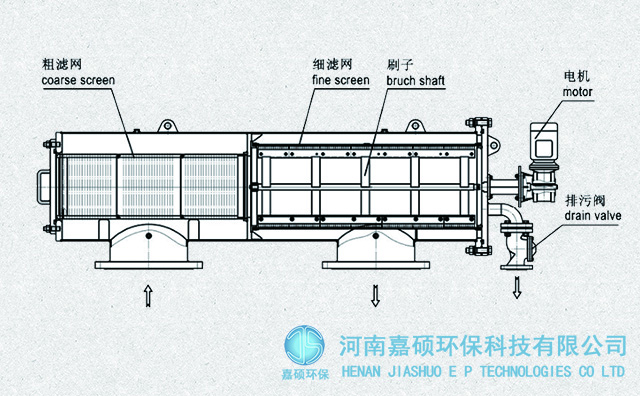

刷式自清洗过滤器：

  污水由过滤设备的入水口进入过滤器内部，粗滤网将先对污水中的体积较为庞大的杂质进行拦截，防止这些较大的杂质进入过滤器机体内部后损坏机体内部的零部件。粗过滤后的水流向过滤器机体另一端的细滤网，细滤网对水中的杂质及污染物进行最后的拦截。因为污垢对滤网的堵塞，使滤网内部和滤网外部产生压力差，当这个压力差达到压差开关设定的数值时，电控箱发出清洗及排污信号，控制机体上的排污阀与清扫电机同时打开工作。电机转动带动机体内的不锈钢刷对滤网上吸附的污垢进行清理，在通过排污口排出污水，完成一次自清洗过程。该过滤器同时应安装有定时控制器，可在一定时间间隔内进行定时排污。

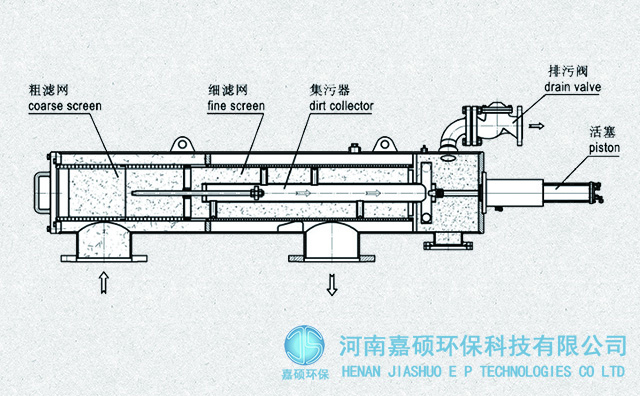

吸吮式自清洗过滤器：

吸吮扫描，也称为聚集反冲洗。是通过使流过过滤元件的一部分的流体反转成旋转扫描元件的尖端处的喷嘴而产生的吸引力。污水自入水口进入，经过粗、细滤网的过滤工作后，在流向出口。在过滤的工作过程中，细滤网表面将逐渐的积累水中杂质，从而形成过滤杂质层。由于杂质堆积在细滤网的内侧，因此会在细滤网的内侧、外侧两侧形成一个压力差。当压力差达到系统预设数值时，自动清洗功能将被开启，在此期间系统的供水不会中断，排污阀打开，污水由排污阀排出。此时水力马达室及集污器内的压力达到大幅下降，开始吸污的过程，此时同样有一股很强的反冲洗水，流向外部，吸嘴上产生一股吸力，再加上水流经过水力马达时，由于液压活塞的压力下降，从而带动集污器绕轴进行旋转轴向运动，将这个细滤网内表面完全的清洗干净。该过滤器同时安装有定时控制器，可设定在一定的时间间隔内定时进行排污。电机驱动型吸污式过滤器的原理同上相同，只是集污器由电机进行驱动。

反冲洗式自清洗过滤器：

污水自入水口进入过滤器，由滤芯内侧向外侧进行过滤，水中漂浮物杂质被V型端的缝隙孔进行拦截到滤芯内并吸附在缝隙的平面周围，过滤后净水由滤芯内缝隙中向外流出。当滤芯缝隙孔被漂浮物大量阻塞时，会使过滤器进水口水端压差增大，当压差达到系统预定设置值时启动反洗，滤芯在反洗过程中由于滤芯内部腔体被泄压阀门导通并而接入大气（表压显示为0），使滤芯外侧的过滤后净水变为反洗水，在大的压差作用下迅速由滤芯外侧向内侧进行冲刷，由于缝隙是V型的，反洗水从滤芯外侧进入内侧时的流速将会大大提高，进而对缝隙形成很大的冲刷清洗作用。这种V型构造端面，尖端向外的高品质滤芯具有优异的流体特性，可使自动反冲洗过滤器每次自动清洗都是成功有效的，从而保证了自动反冲洗过滤长期稳定的进行工作。在过滤器出口与反冲洗管路间至少保证1.5bar的压力差是十分关键的，这样才可以保证反洗效率是最高的，反洗的更干净，因此在设计排污管的输出管路的长度应该尽可能短，并且尽量避免有弯道。
