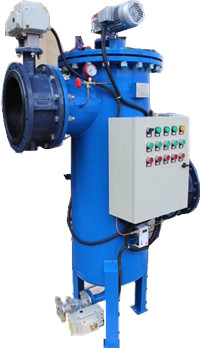

CNAF-YT06-1.6型全自动排污过滤器

时间：2019-04-18 13:49 作者:秩名
          全自动排污过滤器，简称自排污过滤器，由壳体、多元滤芯、反冲洗机构、电控箱、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显著缩小了过滤器的体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，从出口送出。
        自动排污过滤器芯采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进穣盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，整个过程中，物料不断流，反洗耗水量少，实现了连续化、自动化生产。
 【自排污过滤器】主要参数：
    单台处理水量：45-2350m³/h                      工作压力：0.1-1.6Mpa
    过滤器清洁时的压力损失：≤0.018Mpa    工作水温：95℃
    过滤精度范围：100-3000µm                      自清洗所需水量：<1%
    自清洗时间：10-60s
    自清洗控制方式：压差、时间及手动       电控方式：交流三相380V/ 50Hz
    控制界面：数显、旋钮、开关                    滤网类型：316L编织网、楔形网


          2.【自排污过滤器】结构参数：
型号 管径 出入水口 Z Z1 Z2 Z3 K 滤网面积 处理水量 重量

 		 (inch) mm mm mm mm mm mm cm2 m3 /h (kg)
CNAF-YT03-1.6 3 80 530 839 785 914 200 1165 45 87
CNAF-YT04-1.6 4 100 540 873 831 994 220 1367 65 106
CNAF-YT05-1.6 5 125 620 932 904 1133 250 2095 105 132
CNAF-YT06-1.6 6 150 700 996 982 1252 285 3014 150 197
CNAF-YT08-1.6 8 200 830 1187 1218 1679 340 5270 265 248
CNAF-YT10-1.6 10 250 1000 1338 1381 1797 405 7867 410 360
