汽水分离器

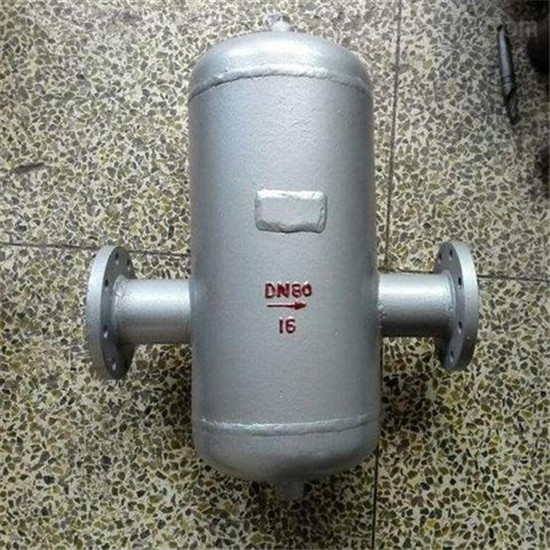

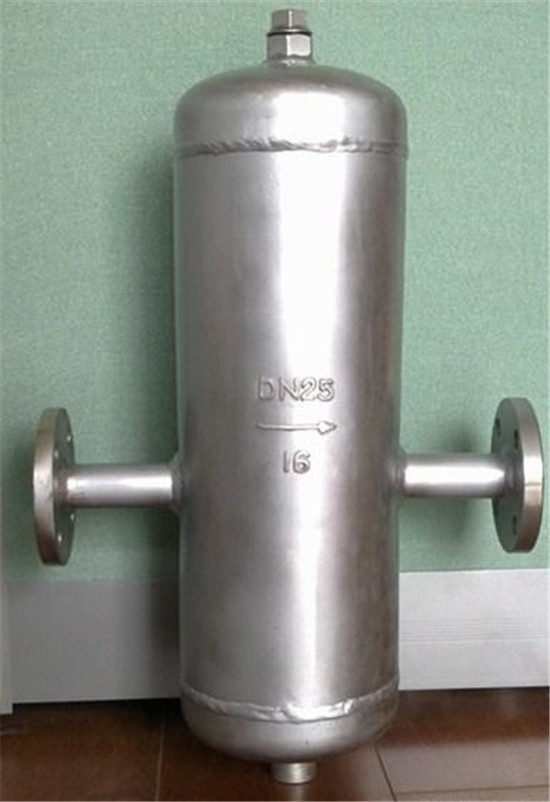

挡板式汽水分离 AS-16C汽水分离器 蒸汽汽水分离器

时间：2024-03-18 13:35 作者:嘉硕环保
概念

汽水分离器为压力容器结构碳钢或不锈钢设备，接口型式是法兰结构；汽水分离器必须安装于水平管线上，排水口垂直向下，所有口径的汽水离器均带安装支架，以减小管道承载。为确保被分离的液体迅速排放，应在汽水分离器底部的排水口连接合适的一套疏水阀组合。 本类阀门在管道中一般应当水平安装。

工作原理

大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动;夹带的水份由于速度降低而被分离出来:被分离的液体流经疏水阀排出，干燥清洁的蒸汽从分离器出口排出。

结构

汽水分离器的结构按压力容器规范设计，应用于去除蒸汽系统或压缩空气系统中所夹带液滴
的场合。

分离器的设计有很多种，目的都是除去不能通过疏水阀排掉的悬浮在蒸汽中的水分。一般用于蒸汽系统中的分离器有三种形式。
挡板型–挡板或折板式分离器由很多挡板构成，流体在分离器内多次改变流动方向，由于悬浮的水滴有较大的质量和惯性，当遇到挡板流动方向改变时，干蒸汽可以绕过挡板继续向前，而水滴就会积聚在挡板上，汽水分离器有很大的通流面积，减少了水滴的动能,大部分都会凝聚,最后落到分离器的底部，通过疏水阀排出。
汽旋型–汽旋或离心型分离器使用了一连串肋片以便产生高速气旋，在分离器内高速旋转流动的蒸汽。
吸附型–吸附型分离器内部的蒸汽通道上有一个阻碍物，一般是一个金属网垫，悬浮的水滴遇到它后被吸附，水滴大到一定程度后，由于重力作用落到分离器底部。结合汽旋和吸附两种形式的分离器也很常见，由于结合了这两种方法整个分离效率会有所提高。

挡板式、汽旋式和吸附式分离器的主要不同是，挡板式分离器在较大的流速范围内可以保持很高的分离效率，而汽旋式和吸附式分离器的分离效率只有在蒸汽速度13m/s 以下才能达到98%，否则效率会很低，蒸汽速度为25m/s时，其分离效率大概仅为50%。
挡板式分离器在10m/s 到30m/s的流速之间分离效率可接近100%，所以说如果有较大的速度波动，挡板式分离器用于蒸汽系统更为合适，况且如果管道选小，湿蒸汽的速度可超过30m/s。解决这一问题的方法之一是增大汽水分离器的口径以及分离器上游管道口径,以减小进入汽水分离器的蒸汽流速。

适用范围

汽水分离器适用矿井压风管道汽、水、杂质分离、去除蒸汽和压缩空气系统中夹带的液滴，分离气体中的固体颗粒、各种气体的气液分离。有效分离压风管道内的水分、杂质，净化气体。
