反冲洗过滤器

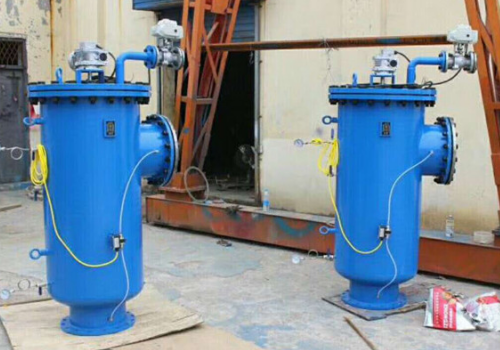

供应HY-D100型角通反冲洗过滤器

时间：2019-04-16 09:47:47 作者:嘉硕环保
        HY-D100型角通反冲洗过滤器广泛应用于以下水系统：中央空调冷水机组、热交换器、热水锅炉、电热水器、供暖锅炉、茶浴炉；高炉冷却水系统、油冷机、大电动机冷却、电厂凝汽器冷却、硅整流器冷却、空压机冷却、制氧机冷却；洗浴热水系统；石化、钢铁、医药、电子、冶金等行业的冷却循环水系统。
        产品简介:HY-D100型角通反冲洗过滤器主要由壳体、过滤单元和水流导向阀组成。自动反冲洗排污过滤器宜安装在直角弯管上，自动反冲洗排污过滤器宜水平或垂直安装，直通式当垂直安装时，水流方向应该是自上而下，安装时应注意外壳上箭头方向必须与水流方向一致。
◆角通反冲洗过滤器工作原理:
         HY-D100型角通反冲洗过滤器主要由优质碳钢筒体、,过滤组件、水流导向阀和排污装置所组成，当过滤器工作时，水流导向阀处于开启状态，水流自入口进入过滤器，经滤网过滤到出口，水中污物杂质等被滤网拦截。当过滤器需要排污时，关闭水流导向阀，打开排污阀，水流经滤网前半程过滤，一部分水经过滤后直接流入系统，另一部分水由滤网外侧流入内侧，不断冲刷滤体内壁上的污物，并经排污口排出，起到反向自动冲洗滤网和排除污物的作用；整个反冲排污过程不用关闭系统，无须人工进行清洗滤芯，实现了在线排污。
该产品适用于各种供水系统、工业冷却水系统及工艺用水系统，特别是那些需连续长期不停机运行的系统，可以去除水中的各种机械杂质，确保系统设备稳定运行。

HY-D100型角通反冲洗过滤器产品特点：
清洗彻底，不留死角，保证了过滤效率和长久的使用寿命。
采用不锈钢楔形滤网，过滤强度大，精度高。
运行成本低，环保经济实用。
角通反冲洗过滤器外形尺寸
型号 口径 A B L 主管直径 流量 重量
  mm mm mm mm mm m3/h kg
  50 200 135 300 108 18 21
  65 200 135 300 108 28 23
  80 260 155 360 133 50 29
  100 300 180 410 159 80 40
  125 330 220 460 219 125 60
  150 400 220 530 219 180 80
  200 420 260 580 325 320 120
  250 520 300 720 377 490 195
  300 660 320 910 426 710 215
  350 680 350 950 529 970 305
  400 740 430 1040 630 1260 515
  450 900 440 1150 630 1590 550
  500 1000 560 1380 715 1970 630
  600 1200 580 1650 840 2850 850

默认滤网规格：精度2.5 mm
压力损失：根据流体的压力和流速在0.015-0.08MPa范围，如用户指定的过滤精度高，压力损失会随之增加。
安装使用注意事项：
选型原则：按管径匹配原则；在满足工作压力和流量的前提下，尽量选用规格较大的号。
该设备建议垂直安装，安装时注意设备上标示的箭头方向要与介质流动方向一致；如果水平安装，应使入水口朝上，水流自上而下流入该设备。
可加装旁路，以便于检修。
◆如何选择合适的过滤方案
    为了达到过滤效果，同时满足用户省水、省电、省人工的要求，请咨询我公司工程师。他们将凭借其专业知识、丰富的市场经验，以及严谨的科学态度，为您做出正确选择。
 反冲洗过滤器过滤精度换算表
微米 10 25 30 40 50 80 100 120 150 200 400 800 1500 3000
目数 1500 650 550 400 300 200 150 120 100 80 40 20 10 5
毫米 0.01 0.025 0.03 0.04 0.05 0.08 0.1 0.12 0.15 0.2 0.4 0.8 1.5 3.0
