篮式过滤器

HY-ZD100系列直通式篮式过滤器

时间：2019-04-16 09:41:03 作者:嘉硕环保
        直通式篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型、Ｔ型过滤器过滤面积。过滤器滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。
       直通式篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
        直通式篮式过滤器适用范围：化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。轻工食品，制药生产中有卫生要求的物料，如：啤酒，饮料，乳制品，粮浆医药用品等。各种特殊工艺的高效过滤器等。
        管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时通过泄压孔泄压，以达到轻松打开壳盖清理滤网即可，并可通过滞留物排放口对壳体进行清理。　

直通式篮式过滤器选型的一般原则：
       1、进出口通径：原则上蓝式过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
       2、公称压力：按照过滤管路压力确定过滤器的压力等级。
       3、蓝式过滤器孔目数的选择：
        主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

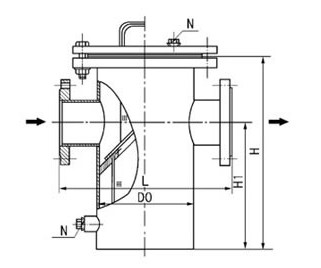

公称通径
DN(mm)		 尺 寸(mm) 管 塞
L H H1 D0
25 180 260 160 76 R3/4"
32 200 270 160 76 R3/4"
40 260 300 170 108 R3/4"
50 260 300 170 108 R3/4"
65 330 360 210 133 R3/4"
80 340 400 250 159 R3/4"
100 400 470 300 219 R3/4"
125 480 550 360 273 R3/4"
150 500 630 420 273 R3/4"
200 560 780 530 325 R3/4"
250 660 930 640 426 M20*1.5
300 750 1200 840 478 M20*1.5
600 1380 2000 1400 800 M35*2.0

   ~目数/in 10 20 30 40 50 60 80 100 150 200
 ~孔数/in2 100 200 900 1600 2500 3600 6400 10000 22500 40000
 可截粒径(U) 2032 955 614 442 356 301 216 173 108 77
 丝径（mm） 0.51 0.315 0.224 0.206 0.152 0.122 0.102 0.081 0.061 0.051
 有效过滤面积 64 58 54 52 50 51 47 46 45 42

主体材料及代号
 主体材质  A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M)  衬里
 公称通径/压力  DN15-400mm(1/2-16”)   PN0.6-5.0MPa(150-600Lb)
 阻火层材质  304 304L 316 316L  哈氏合金 蒙乃尔合金
 防爆等级  BS 5501： IIA  IIB  IIC
 螺帽螺栓  20# 304 304L 316 316L
 密封垫片  丁晴橡胶垫片  聚四氟乙烯垫片  金属垫片  石墨垫片
 密封面  突面（RF） 平面 （FF） 凹凸面（MFM） 榫槽面（TG）
 法兰标准  HG  GB  HGJ  JB  ANSI  JIS  DIN  BS  NF
 连接形式  法兰连接(II) 内螺纹连接(III) 外螺纹连接(IV)对焊连接(I)
 设计制造检测标准  HG/J532-91
 工作温度  碳钢: -30℃ ~ +350℃    不锈钢: -80℃ ~ +480℃
 外表  碳钢: 防腐油漆 铝合金、不锈钢: 酸洗处理或防腐油漆


压力等级
标配压力  公制： 0.6MPa  1.0MPa
 英制： 150Lb
选配压力  公制：1.6- 5.0MPa
 美标：300-600Lb
 日标：10-50K
备注：如客户需要其它压力等级，请在订货时说明。


法兰标准
标配法兰  公制：HG 20592-97 1.0Mpa RF
 英制：ANSI B 1.6   RF
选配法兰  公制：GB  HGJ  SH  JB
 英制：JIS  DIN  BS  NF
备注：如客户选用配置的法兰，请在订货时说明。
标配材质  碳钢 A3    WCB C
 不锈钢304  CF8 S1
选配材质  不锈钢304L CF3 S2
 不锈钢316  CF8M S3
 不锈钢316L CF3M S4
备注：如客户需要其它材质，请在订货时说明。

连接形式及代号
 连接形式 代号 连接形式 代号
 对焊连接 I  外螺纹连接 IV
 法兰连接 II  松套连接 V
 内螺纹连接 III  卡箍连接  VI
 备注：如客户需要其它连接形式，请在订货时说明。

维修与保养：
        直通式篮式过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；
        当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力将增大，流速会下降，需及时清除过滤器芯内的杂质；
        清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，受损的过滤芯，会使过滤后的介质纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
        如发现不锈钢钢丝网变形或损坏，需马上更换。
