Y型过滤器

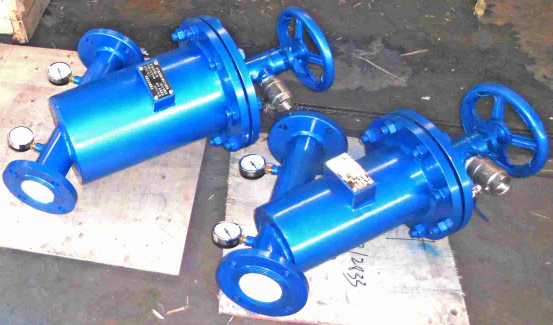

供应自动刷式Y型过滤器

时间:2019-05-13 12:10 作者:秩名
       自动刷式Y型过滤器由电机、电控箱、控制管路(包括控制阀和压差变送器)、主管组件、滤芯组件、不锈钢转刷、框架组件、传动轴、进出口连接法兰等主要零部件组成。
       自动刷式Y型过滤器一端是使水等流质经过,一端是沉淀废弃物、杂质,通常它是安装在减压阀泄压阀定水位阀或其它设备的进口端,它的作用是清除水中的杂质,达到保护阀门及设备正常运行的作用,过滤器待处理的水由入水口进入机体,水中的杂质沉积在不锈钢滤网上,由此产生压差。通过压差开关监测进出水口压差变化,当压差达到设定值时,电控器给水力控制阀、驱动电机信号,引发下列动作:电动机带动刷子旋转,对滤芯进行清洗,同时控制阀打开进行排污,整个清洗过程只需持续数十秒钟,当清洗结束时,关闭控制阀,电机停止转动,系统恢复至其初始状态,开始进入下一个过滤工序。 设备安装后,由技术人员进行调试,设定过滤时间和清洗转换时间,待处理的水由入水口进入机体,过滤器开始正常工作。

自动刷式
Y型过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点,具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能,且清洗排污时系统不间断供水,         可以监控过滤器的工作状态。覆盖了由10um到3000um的各种过滤精度的需求。
      基本参数:
      1、介质温度:300(℃);
      2、工作压差:2KG;
      3、材质:不锈钢;
      4、产品别名:Y型过滤器;
      5、适用范围:液体过滤;
      6、连接形式:法兰;
      7、流动方向:单向;

公称压力(MPa) 1.0 1.6 2.5 4.0
耐压试验压力(MPa) 1.1 1.8 2.8 4.4
工作压力(MPa) 0.7 1.2 1.6 2.5
主要连接外型尺寸:
公称通径 L H H1
DN20 155 100 150
DN25 160 100 150
DN32 180 110 160
DN40 200 115 170
DN50 230 155 195
DN65 220 200 270
DN80 250 210 295
DN100 305 250 345
DN125 350 305 425
DN150 480 360 485
DN200 500 450 605
DN250 550 505 710
DN300 600 580 815
DN350 700 600 845
DN400 780 620 875
DN450 850 700 980
Y型过滤器产品执行标准
设计规范 结构长度 连接法兰 试验与检验 产品标识 供货规范
HG/T 21637 GB/T 12221 JB/T 79 JB/T 9092 GB/T 12220 JB/T 7928
具体参数:
DN In L H H1 有效过滤面积m2
15 1/2 125 70 150 0.00185
20 3/4 145 70 150 0.00281
25 1 160 80 160 0.00343
32 1 1/4 180 90 180 0.00486
40 1 1/2 200 100 240 0.00767
50 2 220 130 250 0.01160
65 2 1/2 260 165 350 0.02111
80 3 280 195 390 0.03029
100 4 320 230 450 0.04063
125 5 350 300 520 0.05589
150 6 380 335 580 0.07709
200 8 495 420 690 0.11967
250 10 595 500 800 0.19155
300 12 640 580 950 0.26738
350 14 700 640 1150 0.32535
400 16 800 700 1360 0.40946
450 18 850 790 1480 0.52837
500 20 900 875 1650 0.65385

       过滤器选型的一般原则

        1、进出口通径:
        原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
        2、公称压力:
        按照过滤管路可能出现的压力确定过滤器的压力等级。
        3、孔目数的选择:
        主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
        4、过滤器材质:
        过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢等材质的过滤器。
        5、过滤器阻力损失计算
         Y型过滤器在一般计算额定流速下,压力损失为0.52~1.2kpa
         Y型过滤器属于管道粗过滤器系列,也可用于气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。我公司所生产的Y型过滤器能根据客户具体要求(特殊压力、特殊口径)定制。Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。

        安装与维护说明

         安装过滤器前要认真清洗所有管道的螺纹连接表面,使用管道密封胶特氟龙带(聚四氟乙烯)要适量。末端螺纹不做处理,以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。
       警告:
        安装1-1/4”(DN32)或更大口径的承插焊过滤器或所有D 系列过滤器时,应注意这类过滤器的垫片是非金属材质的,容易由于过热而损坏。因此应缩短焊接时间,并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热(D 系列过滤器),建议先将垫片拆下再加热。
        过滤器的运行及维护:
       系统工作一段时间后(一般不超过一周),应进行清洗,以清除系统初始运行时积聚在滤网上的杂质污物。在此后,须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵,则清洗过滤器时要将滤网限位器以及滤网拆下。
         警告:每次维护、清洗前,应将过滤器与带压系统隔离。清洗后,重新安装时要使用新的密封垫。
