Y型过滤器

供应大口径Y型过滤器

时间：2019-04-16 09:30:54 作者:嘉硕环保
一、大口径Y型过滤器简介
      过滤器是管道输送介质系统中不可缺少的一种装置，通常安装在水力控制阀、减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中颗粒性杂质，以保护管道设备的正常使用。
 二、大口径Y型过滤器特点
     大口径Y型过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当液体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。Y型过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短。
      大口径Y型过滤器可根据用户需要设置过滤网的目数，一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。连接形式分法兰式和丝口式。

三、大口径Y型过滤器适用说明如下：
      1、大口径Y型过滤器由壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
      2、大口径Y型过滤器用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
      3、大口径Y型过滤器用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
      4、大口径Y型过滤器的滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。常用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
      5、化工，石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等。
     化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酸等。
     制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。
     轻工食品，制药生产中有卫生要求的物料，如:啤酒，饮料，乳制品，粮浆医药用品等。
四、大口径Y型过滤器主要技术参数

主体材质 A3（WCB）L2  304(CF3)  316(CF8M)  316(CF3M)  衬里
  304  304L  316  316L
不锈钢钢丝网材质 304  304L  316  316L
  丁晴橡胶垫片 聚四氟乙烯垫片 金属垫片  石墨垫片
封面 突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）
螺栓 20#  304  304L  316   316L
兰标准 HG  GB  HGJ  JB  ANSI  JIS  DIN  BS  NF
接形式 对焊连接（Ⅰ）法兰连接（Ⅱ）内螺纹连接（Ⅲ）外螺纹连接（Ⅳ）
工作温度 碳钢：-30℃～+350℃      不锈钢：-80℃～+480℃
外表 碳钢：防腐油漆  不锈钢：酸洗处理或防腐油漆 黄铜：本体
设计制造检测标准 HGJ532-91   GB150-98

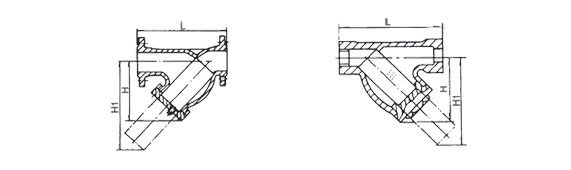

 五、大口径Y型过滤器尺寸：


通径DN L H H1 H2 b Z-фd
15 140 95 65 45 14 4-ф14
20 150 105 75 55 14 4-ф14
25 150 115 85 65 14 4-ф14
32 160 140 100 78 16 4-ф18
40 180 150 110 85 16 4-ф18
50 205 165 125 100 16 4-ф18
65 240 185 145 120 18 4-ф18
80 270 200 160 135 20 8-ф18
100 305 220 180 155 20 8-ф18
125 340 250 210 185 22 8-ф18
150 390 285 240 210 24 8-ф23
200 470 340 295 265 26 12-ф18
250 595 415 355 320 30 12-ф26
300 640 460 410 375 30 12-ф26
350 800 570 470 435 34 16-ф26
400 890 620 525 485 36 16-ф26
450 1000 680 585 535 44 20-ф30
500 1150 790 650 608 48 20-ф34
600 1300 1400 1050 960 48 20-ф42
